Как проложить электропроводку в 3D-печатном доме: особенности монтажа

В 3D-печатном доме электропроводку можно прокладывать как открытым способом, так и скрытым — в штробах или технологических полостях. Однако из-за особенностей материала (бетонной смеси, наносимой слоями) и возможных пустот внутри стен, скрытая прокладка требует особой аккуратности: глубина штроб не должна превышать 1/3 толщины стены, а кабель обязательно защищается гофрой или металлорукавом. Оптимальный вариант — комбинированный: в местах, где стены тонкие или есть армирование, используйте открытую прокладку в кабель-каналах.

3D-печать домов становится всё популярнее благодаря скорости и экономичности, но электромонтаж в таких зданиях имеет свои нюансы. Стены, напечатанные бетонной смесью, имеют слоистую структуру и часто содержат технологические пустоты, которые можно использовать для прокладки коммуникаций. Однако не все пустоты доступны и безопасны для электрики, поэтому важно заранее изучить проект и продумать трассы.

Планирование и проектирование электропроводки в 3D-печатном доме

Первый и самый важный этап — проектирование. В отличие от обычных домов, в 3D-печатных стенах сложно сделать глубокие штробы, поэтому трассы кабелей должны быть продуманы до начала строительства или на этапе черновой отделки.

• Изучите проект дома: толщина стен, расположение армирующих элементов, наличие технологических полостей. Эта информация есть в проектной документации.
• Определите трассы: избегайте несущих элементов и мест, где проходят коммуникации. Лучше всего прокладывать кабель вертикально от распределительных коробок к розеткам и выключателям.
• Составьте схему: укажите расположение всех розеток, выключателей, осветительных приборов и распределительных коробок. Это поможет избежать ошибок при монтаже.
• Учитывайте особенности стен: в 3D-печатных стенах часто есть горизонтальные пустоты, которые можно использовать для прокладки кабеля, но они не всегда подходят для установки подрозетников.

Если вы планируете скрытую проводку, заранее предусмотрите места для распределительных коробок — они должны быть доступны для обслуживания. В 3D-печатных домах часто делают ниши или используют открытые коробки.

Инструменты и материалы для электромонтажа в 3D-доме

Для работы вам понадобятся специальные инструменты и материалы, адаптированные для бетона, из которого напечатан дом.

Инструмент/Материал	Назначение
Штроборез с алмазным диском	Прорезание штроб в бетоне без повреждения арматуры
Перфоратор с буром	Сверление отверстий под крепеж и подрозетники
Кабель ВВГнг-LS или аналогичный	Негорючая изоляция, низкое дымовыделение
Гофрированная труба или металлорукав	Дополнительная защита кабеля в штробах
Клипсы для кабеля, дюбели для бетона	Крепление кабеля и подрозетников
Штукатурная смесь на цементной основе	Заделка штроб после прокладки

Важно: используйте кабель с медными жилами и негорючей изоляцией. Для помещений с повышенной влажностью (ванная, кухня) выбирайте кабель с дополнительной защитой (например, с резиновой изоляцией) и устанавливайте УЗО.

Штробление стен в 3D-печатном доме: особенности и техника

Штробление — самый ответственный этап. Неправильные действия могут ослабить конструкцию стены.

Проверка стен перед штроблением

Перед началом работ убедитесь, что в стене нет пустот, которые могут быть повреждены. Используйте детектор металла и пустот, чтобы избежать попадания в арматуру.

Техника штробления

• Глубина штробы не должна превышать 1/3 толщины стены. Для большинства 3D-печатных стен толщиной 300–400 мм это 100–130 мм.
• Штробы делайте только вертикальными или горизонтальными, избегая наклонных линий.
• Расстояние от горизонтальной штробы до потолка должно быть не менее 150 мм, до углов — не менее 100 мм.
• Используйте штроборез с регулировкой глубины, чтобы не прорезать лишнего.
• После штробления очистите канавку от пыли с помощью пылесоса и прогрунтуйте.

Если стена имеет видимые слои или раковины, будьте осторожны: такие места могут быть хрупкими. Лучше обойти их стороной или использовать открытую прокладку.

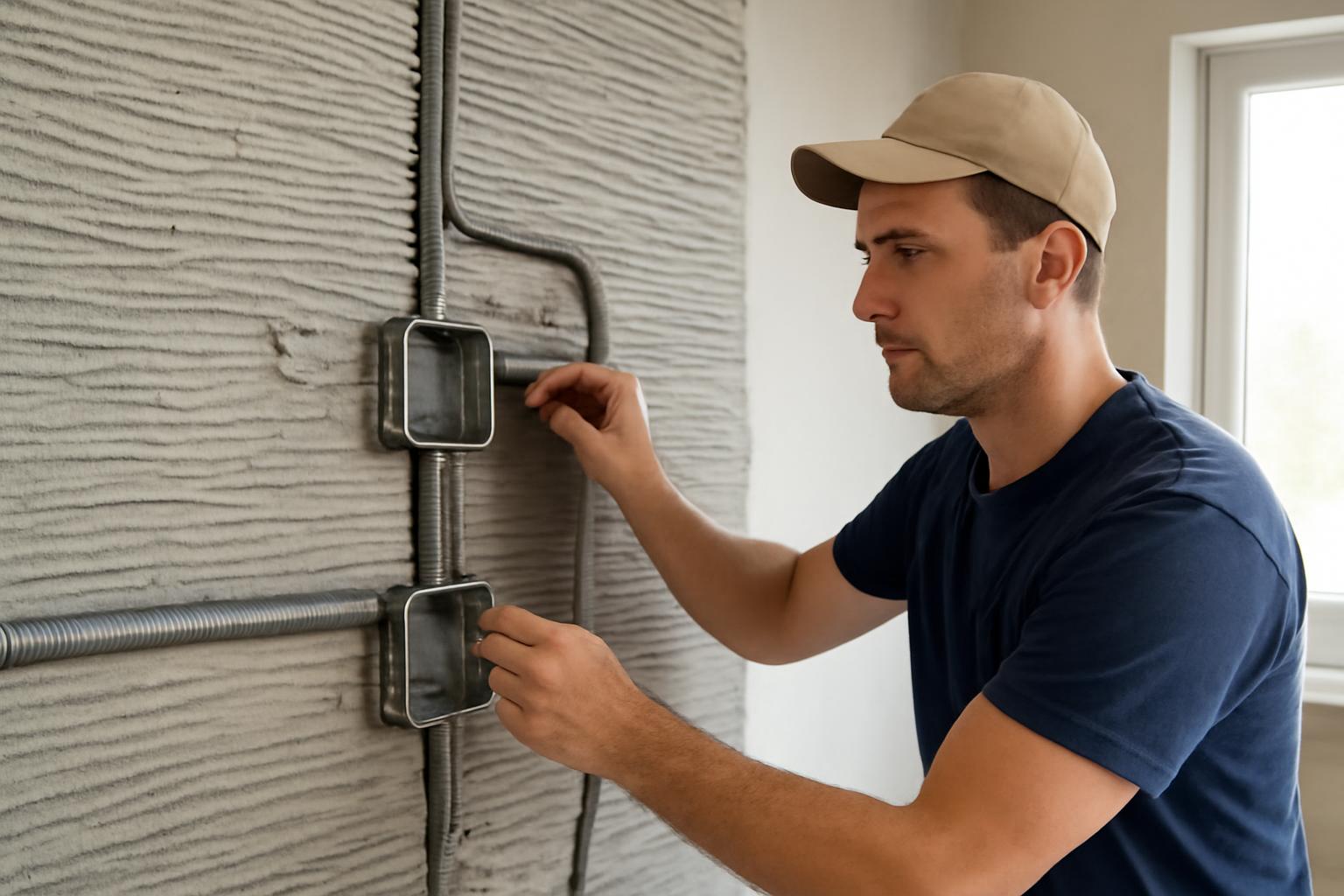

Прокладка кабеля и установка подрозетников в 3D-печатных стенах

Когда штробы готовы, приступайте к прокладке кабеля.

1. Протяните кабель в гофрированную трубу или металлорукав. Это защитит его от механических повреждений и облегчит замену.
2. Уложите кабель в штробу, оставляя небольшой запас (около 15–20 см) у концов для соединений.
3. Закрепите кабель в штробе с помощью алебастра или гипсового раствора через каждые 300–400 мм. Можно использовать клипсы, которые вбиваются в стену.
4. Установите подрозетники: просверлите отверстие перфоратором с коронкой по бетону. Зафиксируйте коробку с помощью гипсовой смеси или алебастра, утопив заподлицо с поверхностью.

Важно: не зажимайте кабель слишком туго, оставляйте небольшую слабину для температурных расширений.

Соединение проводов и монтаж распределительных коробок

Соединения выполняйте только в распределительных коробках. В 3D-печатных домах удобно использовать коробки с крышками, которые можно установить заподлицо со стеной.

• Используйте клеммники Wago или гильзы для надежного контакта. Скрутки запрещены ПУЭ.
• Распределительные коробки размещайте в доступных местах: над потолком, в нишах или на высоте не менее 30 см от пола.
• Оставляйте запас провода (не менее 10 см) для повторного соединения.
• Маркируйте провода (фаза, ноль, земля) с помощью бирок или цветной изоленты.

Если распределительная коробка устанавливается в штробу, убедитесь, что она не выступает над поверхностью — иначе будут проблемы с финишной отделкой.

Заделка штроб и финишная отделка в 3D-печатном доме

После прокладки и соединения проводов заделайте штробы.

1. Очистите штробу от пыли и увлажните водой.
2. Заполните штробу штукатурной смесью на цементной основе. Наносите смесь в несколько слоев, давая каждому слою высохнуть (обычно 2–3 часа).
3. После высыхания отшлифуйте поверхность до гладкости.
4. Если стена имеет значительные неровности, используйте выравнивающую штукатурку по всей поверхности.

Помните: точные пропорции и время высыхания указаны в технической карте конкретной смеси. Не превышайте максимальную толщину слоя, указанную производителем.

Безопасность и типичные ошибки при электромонтаже в 3D-доме

Основные риски связаны с повреждением конструкции и неправильной эксплуатацией.

• Повреждение арматуры: никогда не штробьте глубже допустимого и не попадайте в армирующие элементы. Это может снизить несущую способность стены.
• Перегрев кабеля: в полостях стен может быть плохая вентиляция. Используйте кабель с достаточным сечением и не перегружайте линию.
• Трещины в местах штроб: из-за усадки материала или неправильной заделки. Дайте раствору полностью высохнуть и не ускоряйте процесс.
• Неправильный крепеж: подрозетники могут выпадать, если использовать не тот раствор. Используйте алебастр или специальный клей для бетона.
• Нарушение ПУЭ: соединения должны быть доступны, провода — маркированы, заземление — обязательно.

Также не забывайте про УЗО и автоматические выключатели. В 3D-печатных домах, как и в любых других, электропроводка должна соответствовать нормам безопасности.

Вопрос: Можно ли использовать пустоты в 3D-печатных стенах для прокладки кабеля?

Да, но только если эти пустоты технологические и не являются несущими. Кабель должен быть защищен гофрой, а доступ к соединениям обеспечен через распределительные коробки. В противном случае лучше использовать штробы.

Вопрос: Какая максимальная глубина штробы в 3D-печатной стене?

Глубина не должна превышать 1/3 толщины стены. Для стены толщиной 300 мм — это 100 мм. Но всегда проверяйте проект, так как в некоторых местах могут быть армирующие элементы.

Вопрос: Нужно ли заземлять металлические части в 3D-печатном доме?

Да, обязательно. Все металлические корпуса светильников, розеток и распределительных коробок должны быть заземлены в соответствии с ПУЭ.

Вопрос: Можно ли прокладывать кабель открытым способом в 3D-печатном доме?

Да, это часто более безопасный и простой вариант, особенно если стены имеют сложную структуру. Используйте кабель-каналы или гофру, закрепленную на стене.
