Как построить каркасную перегородку с дверным проемом: пошаговая инструкция по усилению

Чтобы каркасная перегородка с дверным проемом выдерживала вес двери и не давала трещин, необходимо усилить стойки, обрамляющие проем, и перемычку над ним. Для этого внутрь стоек из ПС-профиля вставляют деревянный брус или дополнительный профиль, а перемычку выполняют из усиленного профиля, скрепленного с вертикальными стойками уголками и саморезами с шагом не более 300 мм. Жесткость всей конструкции обеспечивается надежным креплением направляющих к капитальным стенам, полу и потолку.

Расчет проема и выбор профиля под дверь

Перед началом монтажа нужно определить размеры проема и подобрать профиль. Ширина проема складывается из ширины дверного полотна, двух толщин коробки (обычно по 30–40 мм), монтажных зазоров по 10–15 мм с каждой стороны и зазора на петли (для межкомнатных дверей часто 5–10 мм). Высота проема — это высота полотна плюс толщина коробки сверху, монтажный зазор 10–15 мм и зазор до пола (для напольного покрытия и вентиляции) 10–20 мм. Точные значения зависят от производителя двери и указаны в его инструкции.

Для каркаса перегородки под дверь используют профили ПС (стоечный) и ПН (направляющий) шириной 50, 75 или 100 мм. Ширина профиля выбирается по требуемой толщине перегородки и звукоизоляции. В зоне проема стандартный шаг стоек 600 мм не применяется: здесь устанавливают дополнительные стойки, образующие проем, и усиливают их. Если дверь тяжелая (массив, стекло), потребуется усиленный профиль или двойная стойка, а также более частый крепеж.

Типичные ошибки: заказ проема точно по размеру полотна без запаса на коробку и зазоры; использование направляющего профиля для стоек (он тоньше и не предназначен для вертикальных нагрузок); экономия на усилении при тяжелой двери.

Схема усиления стоек и обвязки проема

Усиление стоек выполняют несколькими способами. Самый распространенный — вложить внутрь стоечного профиля деревянный брус сечением, соответствующим внутренней полости профиля (например, 40×40 мм для ПС-50), или дополнительный профиль, скрепленный с основным саморезами по металлу с шагом 200–250 мм. Альтернатива — сдваивание стоек: два профиля вставляются друг в друга и соединяются. Для тяжелых дверей применяют специальный усиленный профиль с увеличенной толщиной стали.

Перемычка над проемом должна быть из усиленного профиля (ПС или специального), а не только из гипсокартона. Ее крепят к вертикальным стойкам через усиленные уголки и саморезы, обеспечивая жесткое соединение. Шаг крепежа по металлу — не более 300 мм. В местах примыкания перемычки к стойкам часто устанавливают крабы или уголки для распределения нагрузки.

Закладные под петли и ответную планку замка необходимы, если коробка будет крепиться непосредственно к каркасу. Их выполняют из бруса или фанеры, закрепляя между стойками на уровне петель и замка. Это предотвращает вырывание крепежа из гипсокартона.

Если дверь тяжелая или предполагается высокая динамическая нагрузка, усиление может потребоваться по всей высоте перегородки, а не только у проема. В этом случае все стойки делают усиленными или уменьшают шаг стоек до 400 мм.

Пошаговый монтаж каркаса с проемом: от разметки до усиления

Монтаж начинают с разметки. На полу, потолке и стенах отмечают оси перегородки и границы дверного проема. Проверяют вертикальность стен и при необходимости корректируют положение. Затем по разметке крепят направляющие профили (ПН) к полу и потолку, используя дюбели или анкеры с шагом не более 500 мм. К стенам направляющие крепят аналогично.

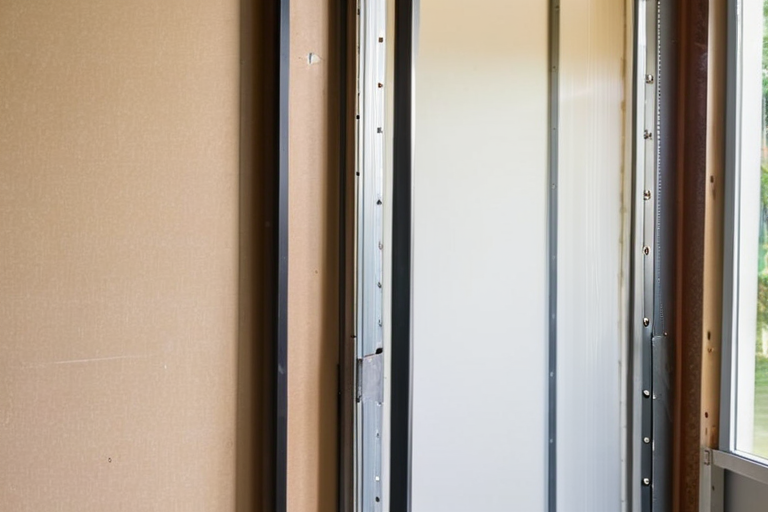

Далее устанавливают вертикальные стойки (ПС) с шагом 600 мм, кроме зоны проема. В зоне проема монтируют усиленные стойки: сначала основные, затем внутрь вкладывают брус или дополнительный профиль, фиксируя саморезами. Стойки вставляют в направляющие и крепят к ним саморезами с шагом 250–300 мм.

После установки стоек формируют перемычку над проемом. Ее изготавливают из усиленного профиля, длина которого равна ширине проема плюс запас для крепления к стойкам. Перемычку вставляют между стойками и крепят к ним через уголки и саморезы. Проверяют геометрию: вертикальность стоек (отвесом или уровнем), диагонали проема (рулеткой), плоскость каркаса. Любые отклонения исправляют до обшивки.

На этом же этапе устанавливают закладные под петли и замок, если они предусмотрены. Все усиленные узлы должны быть жестко зафиксированы.

Крепление каркаса к стенам, полу и потолку в зоне проема

Надежность крепления направляющих и усиленных стоек к капитальным конструкциям определяет устойчивость всей перегородки. Для бетона и полнотелого кирпича используют дюбель-гвозди или анкеры, для газобетона — специальные дюбели для ячеистых бетонов, для дерева — саморезы по дереву. Шаг крепления по периметру — не более 500 мм, в зоне проема — не более 300 мм.

Если стена неровная или рыхлая, применяют химические анкеры или устраивают закладные. Демпферная лента по периметру примыкания снижает передачу структурного шума, но не должна ухудшать жесткость: ее устанавливают под направляющие, не нарушая плотного контакта с основанием.

Нельзя крепить усиленный проем только к гипсокартону соседней конструкции — нагрузка должна передаваться на капитальные стены, пол и потолок.

Обшивка и подготовка проема под установку двери

Обшивку гипсокартоном выполняют после завершения монтажа каркаса и всех усилений. Сначала обшивают одну сторону, затем укладывают коммуникации и звукоизоляцию, после чего зашивают вторую сторону. В зоне проема листы подрезают по размеру, оставляя зазоры для дверной коробки.

Стыки листов у проема армируют серпянкой или бумажной лентой, углы укрепляют перфорированными уголками. Откосы формируют так, чтобы обеспечить ровную плоскость под коробку и наличники. Зазор между коробкой и стеной проема обычно 10–15 мм, заполняется монтажной пеной.

Перед установкой двери проверяют размеры проема, вертикальность и диагонали. Допуски: отклонение по высоте не более 3 мм на 2 м, по ширине — не более 5 мм.

Типовые ошибки и способы их избежать

• Экономия на усилении стоек и перемычки. Приводит к прогибу и трещинам. Решение: всегда усиливать стойки у проема и перемычку, учитывая вес двери.
• Крепление коробки только к гипсокартону без закладных. Петли вырываются. Решение: устанавливать закладные из бруса или фанеры в местах крепления петель и замка.
• Недостаточный шаг саморезов и отсутствие усиленных уголков. Соединения ослабевают. Решение: шаг саморезов по металлу не более 300 мм, использовать уголки и крабы.
• Игнорирование веса двери. Легкая дверь не требует массивного усиления, тяжелая — требует. Решение: подбирать схему усиления по весу.
• Отсутствие демпферных зазоров и жесткая связка с соседними конструкциями. Появляется шум и трещины. Решение: применять демпферную ленту, но не в ущерб жесткости.

Проверка результата и чек-лист перед установкой двери

Перед вызовом установщика двери убедитесь, что каркас и проем соответствуют следующим критериям:

• Стойки у проема усилены (вложен брус или дополнительный профиль), перемычка усилена.
• Крепление каркаса к стенам, полу и потолку выполнено с шагом не более 500 мм, в зоне проема — 300 мм.
• Закладные под петли и замок установлены на нужной высоте.
• Проем имеет проектные размеры с учетом зазоров, диагонали равны (разница не более 3 мм).
• Плоскости стен ровные, отклонения не превышают 2 мм на 2 м.
• Каркас не шатается, при нагрузке на стойку нет люфта и скрипа.

Вопросы читателей

Можно ли усилить проем после обшивки гипсокартоном?
Нет, это потребует демонтажа обшивки. Усиление выполняется на этапе сборки каркаса.

Какой профиль выбрать для тяжелой двери из массива?
Рекомендуется использовать усиленный профиль или двойную стойку с вложенным брусом. Точные рекомендации — в инструкции производителя двери.

Нужна ли демпферная лента под направляющими?
Да, для звукоизоляции, но она не должна снижать жесткость крепления. Устанавливайте ленту только под направляющие, не под стойки.

Как проверить жесткость каркаса до обшивки?
Попробуйте покачать стойки рукой — они не должны смещаться. Также проверьте диагонали проема и вертикальность уровнем.
