Проверка угла каркасного дома на утечку тепла инфракрасным термометром: пошаговая инструкция

Проверка угла инфракрасным термометром позволяет выявить утечку тепла, если температура в углу ниже, чем на соседнем участке стены, на 3–5 °C и более. Для этого достаточно пирометра с диапазоном от –30 до +100 °C и оптическим разрешением не хуже 12:1. Измерения проводите при разнице температур внутри и снаружи не менее 10–15 °C, держа прибор перпендикулярно стене. Такой метод — доступная альтернатива тепловизору для точечной диагностики промерзания.

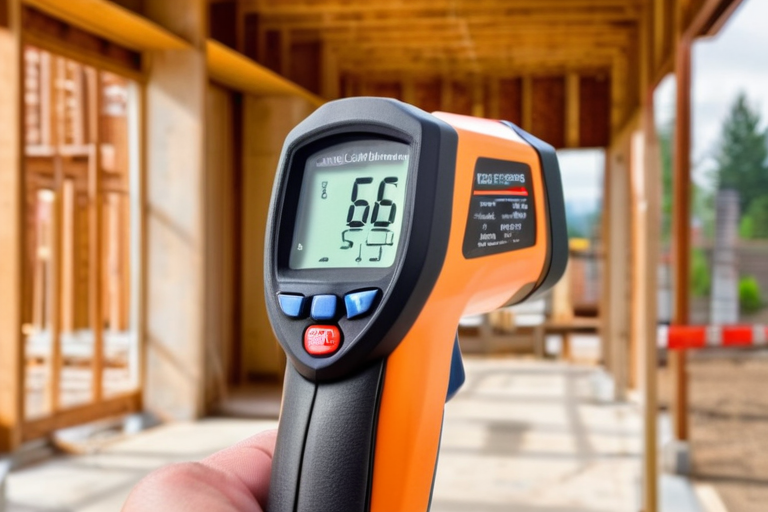

Подготовка к измерению: выбор инфракрасного термометра и условия

Чтобы получить достоверные показания, важно правильно подобрать прибор и учесть внешние факторы. Пирометр измеряет инфракрасное излучение поверхности, поэтому его точность зависит от коэффициента излучения и расстояния до объекта.

• Требования к пирометру: диапазон температур от –30 до +100 °C, оптическое разрешение (D:S) не хуже 12:1, регулируемый коэффициент излучения в пределах 0,85–0,95 для строительных материалов.
• Почему тепловизор точнее, но пирометр доступнее: тепловизор показывает распределение температур по всей площади, а пирометр даёт точечное значение. Однако стоимость пирометра в несколько раз ниже, что делает его удобным для быстрой проверки.
• Условия для замера: разница температур внутри и снаружи не менее 10–15 °C, отсутствие прямого солнечного света на стену, замеры при закрытых окнах и дверях, чтобы избежать сквозняков.
• Настройка коэффициента излучения: для штукатурки и кирпича — 0,90–0,93, для дерева — 0,85–0,90, для гипсокартона — 0,90–0,92. Точные значения уточняйте в инструкции к прибору.

Пошаговый алгоритм измерения температуры угла стены

Следуйте этой последовательности, чтобы получить корректные данные и избежать случайных ошибок.

1. Шаг 1: определите контрольные точки. Выберите сам угол (на расстоянии 5–10 см от пола и потолка), участок стены в 30–50 см от угла и эталонную точку в центре стены, вдали от окон и дверей.
2. Шаг 2: измерьте температуру поверхности в каждой точке. Держите пирометр перпендикулярно стене на расстоянии, соответствующем оптическому разрешению. Например, при D:S = 12:1 и диаметре пятна 5 см расстояние составит около 60 см.
3. Шаг 3: повторите замеры 3 раза в каждой точке с интервалом 1–2 минуты. Это поможет исключить случайные колебания.
4. Шаг 4: зафиксируйте значения и вычислите разницу температур между углом и эталонной точкой. Запишите результаты для каждой точки.
5. Шаг 5: проверьте температуру наружного воздуха и внутренней поверхности стены для расчёта точки росы. Это необходимо для оценки риска конденсата.

Интерпретация результатов: как отличить промерзание от погрешности

Полученные данные нужно правильно проанализировать. Небольшая разница температур может быть вызвана погрешностью прибора или условиями измерения.

• Критерии: если температура угла ниже эталонной на 3–5 °C и более — вероятно промерзание или мостик холода. Если разница менее 2 °C — это в пределах погрешности.
• Влияние влажности: при высокой влажности даже небольшая разница температур может приводить к конденсату и плесени. Учитывайте это при оценке.
• Сравнение с точкой росы: если температура угла ниже точки росы, есть риск образования конденсата. Рассчитайте точку росы по температуре и влажности воздуха в помещении.
• Типичные ошибки: измерение через стекло, близко к отопительным приборам, при сквозняке, без учёта коэффициента излучения. Избегайте этих ошибок.

Поиск мостиков холода и утечек тепла в других местах угла

Угол — не единственное место, где могут возникать проблемы. Пирометр поможет проверить и другие потенциально слабые зоны.

• Проверка стыков стен и пола/потолка, оконных откосов, мест ввода коммуникаций. Эти участки часто становятся мостиками холода.
• Как обнаружить недостаток утеплителя в каркасе: аномально низкая температура на поверхности стены указывает на пустоты или отсутствие изоляции.
• Сравнение температур на разных участках стены для локализации мостика холода. Чем больше разница, тем вероятнее дефект.
• Использование пирометра для проверки углов после утепления: контроль эффективности работ. Повторные замеры покажут, устранена ли проблема.

Что делать при обнаружении промерзания: рекомендации и ограничения метода

Если вы выявили промерзание, действуйте по обстоятельствам. В некоторых случаях достаточно временных мер, в других требуется вмешательство специалистов.

• Временные меры: дополнительное утепление угла изнутри с использованием утеплителя с низкой теплопроводностью (например, минеральной ваты или пенополистирола). Но это может сместить точку росы и вызвать конденсат внутри конструкции — проконсультируйтесь со специалистом.
• Когда вызывать специалиста: если разница температур критична, есть влага и плесень, требуется вскрытие конструкции для ремонта.
• Ограничения пирометра: точечные измерения, невозможность увидеть полную картину теплового поля, зависимость от условий. Можно пропустить скрытые мостики холода.
• Сравнение с тепловизором: в сложных случаях рекомендуется пригласить специалиста с тепловизором для точной диагностики.

Часто задаваемые вопросы

Вопрос: Можно ли использовать пирометр для проверки всей стены?

Да, но придётся измерять температуру в нескольких точках вручную. Тепловизор показывает сразу всю картину, что удобнее.

Вопрос: Какая разница температур считается критичной?

Если температура угла ниже эталонной на 3–5 °C и более, это повод для беспокойства. При разнице менее 2 °C — в пределах погрешности.

Вопрос: Нужно ли учитывать влажность при измерении?

Да, высокая влажность увеличивает риск конденсата даже при небольшой разнице температур. Сравнивайте температуру угла с точкой росы.

Вопрос: Заменит ли пирометр тепловизор?

Для быстрой точечной проверки — да. Но для полной диагностики тепловизор предпочтительнее, так как показывает распределение температур.
