Система антиобледенения кровли и водостоков

Зимой одной из главных проблем владельцев частных домов становится образование сосулек и наледи на скатах крыши, в водостоках и желобах. На сегодняшний день решить эту проблему позволяет система антиобледенения. Она представляет собой кабельный обогрев кровли, водостоков и желобов. Обычно для такого обогрева используют резистивный либо саморегулирующийся нагревательный кабель. Сегодня в нашей статье мы расскажем о том, как выполнить монтаж обогрева кровли и водостоков при помощи резистивного нагревательного кабеля.

Напоминаем, что электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности.

Если вы решили сделать обогрев кровли и водостоков вашего загородного дома, то перед покупкой кабеля и оборудования необходимо определить будущую архитектуру системы, которая зависит от следующих факторов:

• хорошо теплоизолированная крыша обеспечивает низкий уровень теплопотерь, поэтому наледи образовываются, когда снег тает на солнце при минимальной температуре таяния. Для таких крыш требуется подогрев только в водосточной системе. При этом следует учесть, что минимальная температура таяния снега и образования наледи на такой крыше – не ниже -5°С;

• плохо изолированная крыша приводит к тому, что снег тает и при довольно низких температурах воздуха. При этом вода стекает вниз к холодному краю и к водостокам, где и замерзает. Для таких крыш применяется комплексный обогрев — на кровле, в желобах и водостоках и считается, что минимальная температура таяния снега и образования наледи – не ниже -10°С.

Необходимо отметить, что количество кабеля, который применяется для обогрева водостока, напрямую зависит от размера данного водостока:

• При ширине желоба до 150 мм допускается прокладывать нагревательный кабель мощностью 30-40Вт/м в одну нить. В этом случае кабель продлевают вниз во внутреннюю часть сливной воронки примерно на 300 мм.

В желобе шириной 150-200 мм кабель мощностью 30-40Втм укладывают параллельно в две нити.
Для желобов большего размера или глубины расчет кабеля осуществляется индивидуально.

• Также в зависимости от размеров сливной воронки кабель в ней укладывают в одну либо две нити (воронка, рассчитанная на небольшое количество воды – одна нить, воронка больших размеров – две нити).

Чтобы произвести монтаж системы «антилед», нам понадобится следующее оборудование и материалы:
• щит управления;
• силовой кабель ВВГ для подвода питания к нагревательным секциям;
• контрольный кабель КВВГ для подключения датчиков;
• распределительные коробки для эксплуатации вне помещений со степенью защиты не менее IP 55;
• монтажная лента;
• оцинкованный трос;
• клипсы для крепления нагревательных секций на скатах крыши;
• резистивные нагревательные кабели нужной длины (например, кабель MFD-30 производства «Spyheat»);

• датчики осадков, влажности и температуры с креплением на стену (например, программируемый электронный термостат SMT-527DIN производства «Spyheat»);

• мультиметр.

Необходимо отметить, что длину нагревательной секции для монтажа в водосточной системе выбирают исходя из удвоенной суммы длины желоба и труб, а длину кабеля для удаления снега и льда с крыши — исходя из высоты его укладки и расстояния от края кровли до дна желоба.

Обогрев кровли, монтаж

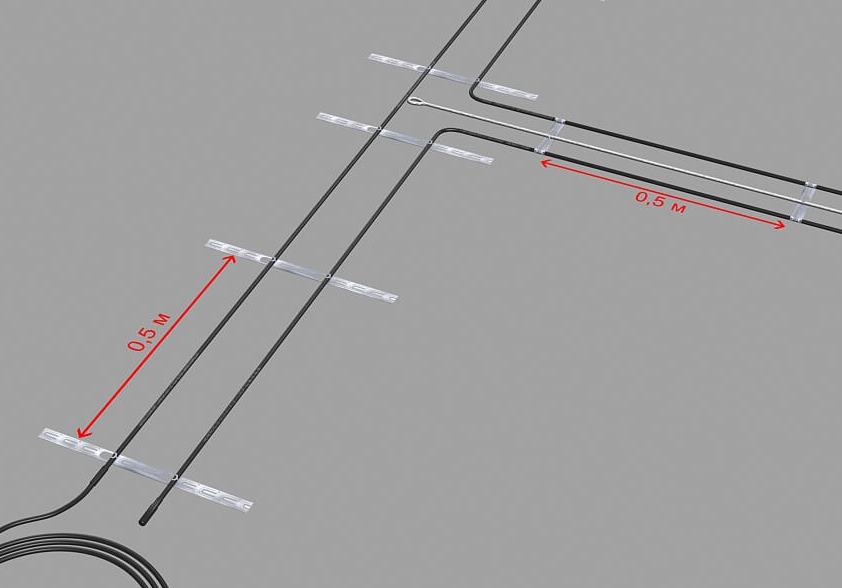

Первым делом на монтажную ленту монтируем кабель для обогрева кровли и крепим трос. Следует отметить, что рекомендуемый шаг укладки кабеля — 10-15 см, а расстояние между элементами крепления — 0,3-0,5 м.

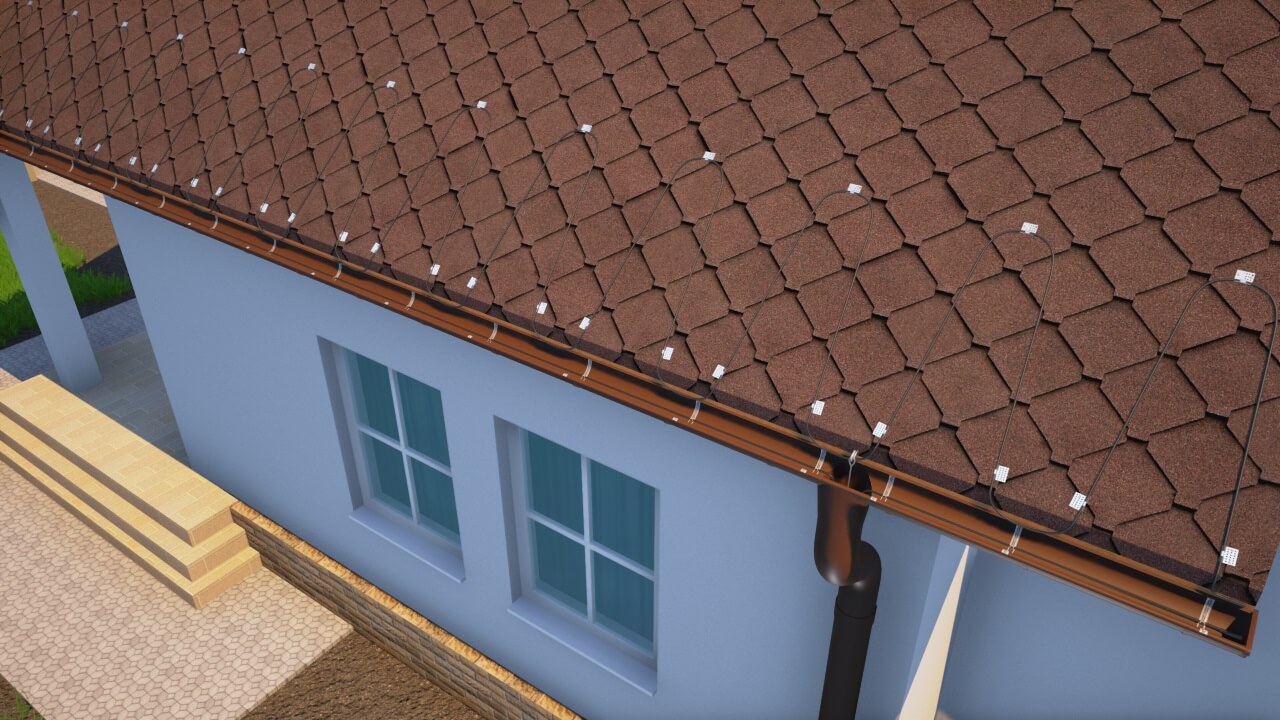

После этого прикручиваем саморезами клипсы на скате крыши и гаража с шагом 60 см и на высоте ската нависающей крыши на расстоянии 30 см в сторону ее конька. Устанавливаем распределительные коробки.

Обратите внимание, что места крепления клипс необходимо обработать герметиком.

Перед прокладкой замеряем сопротивление нагревательного кабеля и, если оно соответствует паспортным данным, выполняем прокладку и фиксацию кабеля на скате кровли. Его холодный конец заводим в распределительную коробку.

Далее подготовленную секцию также проверяем мультиметром и после этого одну ее часть укладываем и фиксируем в желобе. Другую часть секции с заранее установленным тросом протягиваем в трубе, а сам трос фиксируем на карнизе крыши. Холодный конец также заводим в распределительную коробку.

По такой же схеме осуществляем прокладку и фиксацию нагревательных кабелей на второй части крыши.

После этого выполняем прокладку и фиксацию кабеля на скате кровли гаража так, чтобы его петли свисали на 5-8 сантиментов, а холодный конец заводим в распределительную коробку.

Подключение щита управления системой антиобледенения

Для комплектации щита управления системой антиобледенения используются следующие элементы:
• вводной автоматический выключатель;
• вводное УЗО с номинальным дифференциальным током срабатывания 30 мА;
• пускатель с нормально открытыми контактами;

• переключатель, обеспечивающий возможность выключения и переключения в ручной или автоматический режим через терморегулятор;

• терморегулятор для систем антиобледенения;
• автоматические выключатели для защиты нагревательных секций.

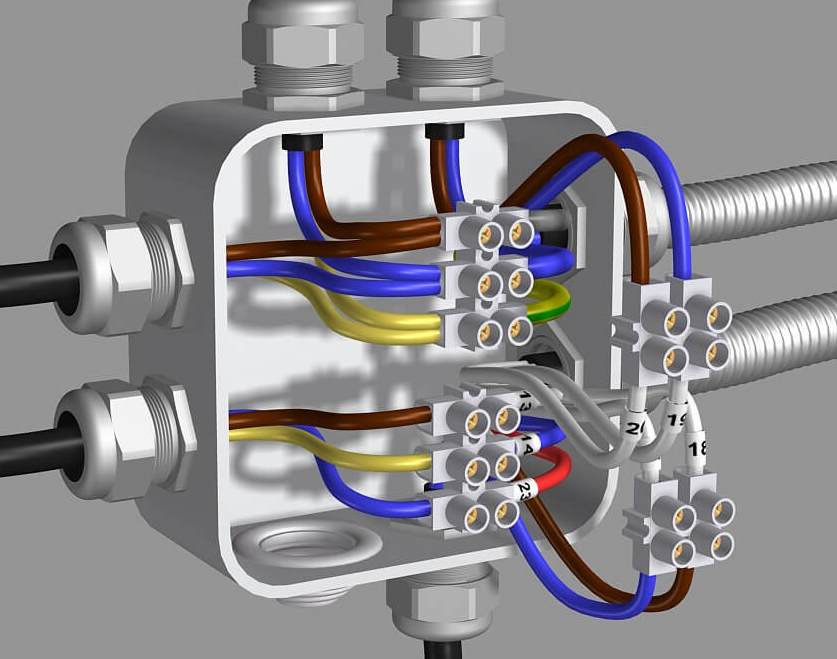

От щита управления прокладываем к распределительным коробкам 3х жильные силовые кабели, сечение которых выбирается с запасом в зависимости от мощности нагревательных секций. В щите оболочки кабеля маркируем. Если в распределительную коробку заходит несколько секций, то холодные концы маркируются соответственно.

Также от щита управления прокладываем 7-ми жильный контрольный кабель к распределительной коробке, в которую будут заведены концы датчиков. После этого кабель зачищаем и маркируем жилы с обеих сторон:
